cd4013工作原理：cd4013引脚图及功能

cd4013工作原理

CD4013是一种D触发器芯片，常用于数字电路中的计数器、时序控制、数据存储等部件中，具有高速、低功耗、高可靠性等特点。其主要工作原理如下：

CD4013内部包含两个D触发器和一些逻辑门。输入信号由逻辑门进行处理，并根据时钟信号来改变输出状态。D触发器可以由时钟信号控制锁存和放行操作，实现数据的存储和传输。

需要注意的是，在使用CD4013芯片时，应根据具体的应用场合和性能需求进行选择，并注意其相关的参数和管脚连接方式。此外，在设计电路时还需要注意电路的稳定性、噪声抑制等问题，以确保电路正常运行。

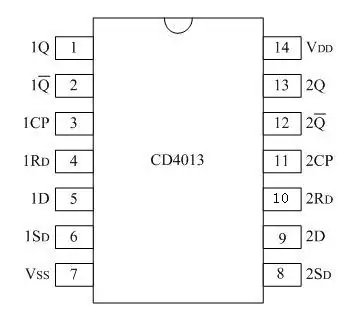

cd4013引脚图及功能

CD4013的主要引脚和功能如下：

1. Q1输出（引脚1）：第一个输出端；
2. nQ1输出（引脚2）：第一个反相输出端；
3. D1输入（引脚5）：第一个数据输入端；
4. C1时钟（引脚3）：第一个时钟输入端；
5. R复位（引脚4）：复位输入端；
6. VDD电源（引脚14）：正电源输入；
7. VSS地（引脚7）：负电源输入；
8. nR复位（引脚13）：反相复位输入端；
9. C2时钟（引脚11）：第二个时钟输入端；
10. D2输入（引脚10）：第二个数据输入端；
11. nQ2输出（引脚9）：第二个反相输出端；
12. Q2输出（引脚8）：第二个输出端。

需要注意的是，在使用CD4013芯片时，应根据具体的应用场合和性能需求进行选择，并注意其相关的参数和管脚连接方式。同时，在设计电路时还需要进行充分的测试和验证，以确保电路正常运行。

综上所述，CD4013是一种常见的D触发器芯片，在数字电路中的计数器、时序控制、数据存储等部件中得到广泛应用。在使用这种芯片时，需要了解其引脚图和功能表，并注意与其他元件的匹配性和电路设计问题，以确保电路正常运行。同时，在选择和应用不同类型的芯片时也需要考虑其工作原理和参数的差异，并进行实际测试验证。
