74LS138和74HC138区别:高速3-8译码器的不同版本

74LS138和74HC138的区别

74LS138和74HC138都是高速3-8译码器芯片,可以将三个输入位中的一个转换为八个输出位之一。它们的主要区别在于其使用的技术不同。

74LS138采用的是TTL(Transistor-Transistor Logic,晶体管—晶体管逻辑)技术,具有低功耗、低噪声、高灵敏度等优点。但是,由于其制造工艺相对落后,因此在速度上略逊于74HC138,最大工作频率为18MHz左右。

74HC138则采用的是CMOS(Complementary Metal-Oxide-Semiconductor,互补金属氧化物半导体逻辑)技术,具有低功耗、高速度、可靠性好等优点。其最大工作频率可达到50MHz以上,比74LS138更加适合高速数字电路应用。

74LS138引脚图及功能

74LS138共有16个引脚,其中包括三个输入引脚(A、B、C)、八个输出引脚(Y0-Y7)、三个使能引脚(E1、E2、E3)以及两个接地引脚(GND)。

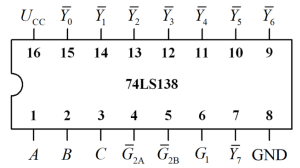

下图显示了74LS138的引脚图及各引脚的功能:

74LS138的引脚图

其中,输入引脚A、B、C对应于待解码的二进制信号,使能引脚E1、E2、E3控制不同的译码模式。当使能引脚均为低电平时,输入信号会被正确地解码并输出到对应的输出引脚上。而当使能引脚为高电平时,相应的输出引脚则被禁用,输出电平为高电平状态。

结论

74LS138和74HC138都是高速3-8译码器芯片,可以将三个输入位中的一个转换为八个输出位之一。它们的主要区别在于其使用的技术不同,74LS138采用的是TTL技术,而74HC138采用的是CMOS技术。此外,74LS138共有16个引脚,包括三个输入引脚、八个输出引脚、三个使能引脚以及两个接地引脚。当使能引脚均为低电平时,输入信号会被正确地解码并输出到对应的输出引脚上。
