74HC04芯片的作用是什么 74HC04和74HC14的区别

74HC04芯片的作用是什么:74HC04和74HC14的区别

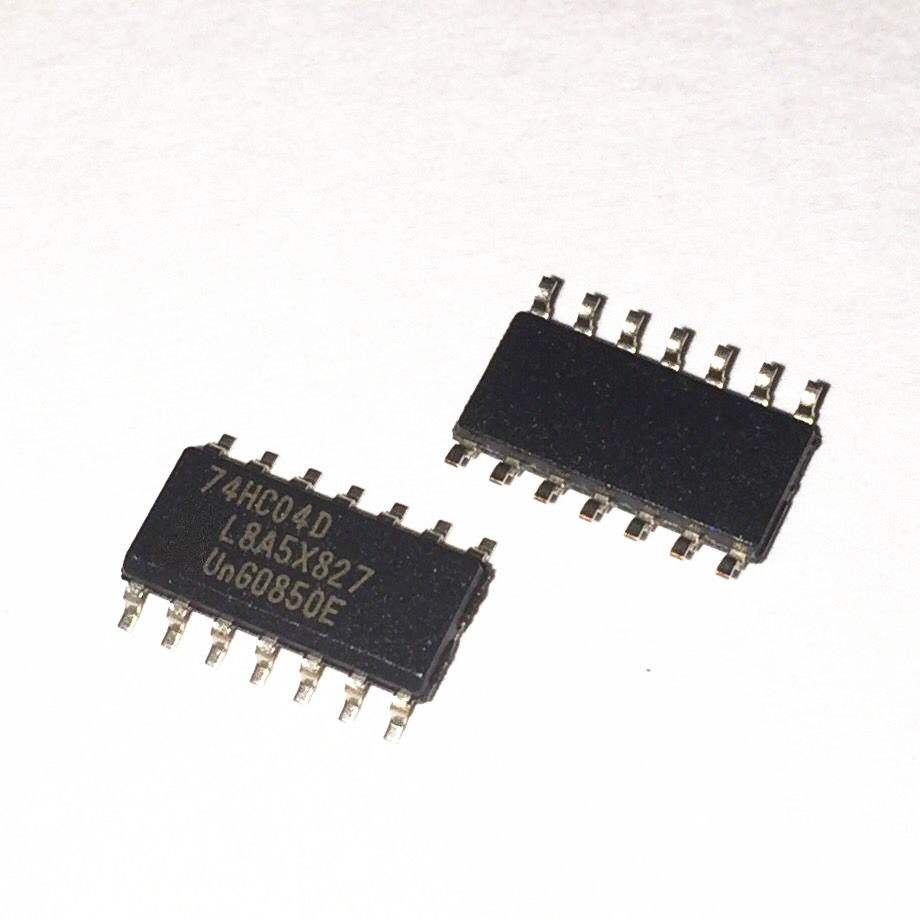

74HC04芯片的作用

74HC04是一种六路反相器芯片,可以将输入信号取反后输出。它常用于数字电路中的逻辑门、振荡器、计时器等部件中,具有高速、低功耗、高可靠性等特点。其主要作用如下:

  1. 逻辑门:可以构成各种逻辑门,如与门、或门、非门、异或门等。
  2. 振荡器:可以通过自激振荡实现信号的产生和处理。
  3. 计时器:可以根据输入的脉冲信号来进行计数和计时。

需要注意的是,在使用74HC04芯片时,应根据具体的应用场合和性能需求进行选择,并注意其相关的参数和管脚连接方式。此外,在设计电路时还需要注意电路的稳定性、噪声抑制等问题,以确保电路正常运行。

74HC04和74HC14的区别

74HC04和74HC14都是数字电路芯片,常用于逻辑门、振荡器、计时器等电路中,但它们之间也存在一些区别:

  1. 功能:74HC04是六路反相器芯片,而74HC14是六路施密特触发器芯片。两者的主要功能不同,前者用于逻辑门、振荡器等电路中,而后者则常用于噪声滤波、脉冲整形等电路中。
  2. 触发方式:74HC04的输出与输入之间只有反相关系,而74HC14采用了施密特触发器,可以在输入信号达到一定阈值时产生输出反转信号。
  3. 参数:两种芯片的参数也存在差异,例如74HC04的供电电压范围为2V~6V,输入电流为±1uA,输出电流为±5mA,而74HC14的供电电压范围为4.5V~5.5V,输入电流为±1uA,输出电流为±5.2mA。

需要注意的是,在选择和应用74HC04和74HC14芯片时,应根据具体的应用场合和性能需求进行选择,并注意其相关的参数和管脚连接方式。同时,在设计电路时还需要进行充分的测试和验证,以确保电路正常运行。

综上所述,74HC04和74HC14都是常见的数字电路芯片,在逻辑门、振荡器、计时器等电路中得到广泛应用。在使用这些芯片时,需要了解其功能和参数,并注意与其他元件的匹配性和电路设计问题,以确保电路正常运行。
