NE555引脚图及功能 NE555工作原理

NE555引脚图及功能

NE555是一种常用的集成电路芯片,具有时序控制和脉冲调制等功能,在电子电路中应用广泛。它由三个5kΩ电阻、两个二极管、一个比较器、一个RS触发器、输出级别驱动器等基本电路组成。以下是NE555的引脚图及功能介绍。

  • 引脚图

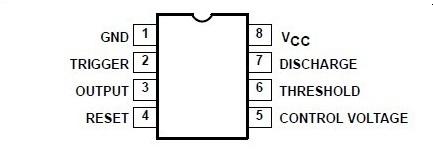

NE555引脚图

从上图中可以看出,NE555共有8个引脚,分别为正极(VCC)、负极(GND)、控制端(CONT)、重置端(RESET)、输出端(OUT)、电压比较器非反向输入端(THRESH)、电压比较器反向输入端(TRIG)和放大器电源端(DISC)。以下是各引脚的功能:

  • VCC:正极,接入电源;
  • GND:负极,接入地线;
  • CONT:控制端,通过外部电容实现频率和占空比的调节;
  • RESET:重置端,当该端接地时,芯片工作停止并清零;
  • OUT:输出端,输出方波信号;
  • THRESH:电压比较器非反向输入端;
  • TRIG:电压比较器反向输入端;
  • DISC:放大器电源端,连接低通滤波器元件。

NE555工作原理

NE555的工作原理是基于多谐振荡电路,可实现矩形波、三角波和方波等多种输出波形。其内部由比较器和RS触发器组成,当输入信号超过阈值电压时,输出高电平;当输入信号降至触发电压以下时,输出低电平。经过一定的时间延迟后,输出再次变为高电平,循环上述过程。

NE555芯片可以通过外部电容和电阻调节输出频率、占空比和电平等参数,实现多样化的应用场景。在实际应用中,NE555常常作为控制器、计时器、闪光灯、调音器等电子元件使用。

总之,了解NE555的引脚图及功能以及其工作原理,能够更好地实现对该芯片的应用和开发。同时,在使用过程中需要注意安全和正确使用方法,以保证电路的正常工作和可靠性。
