LM339引脚图及功能 LM339好坏快速判断

LM339(四路差动比较器)是在电压比较器芯片内部装有四个独立的电压比较器,是一种常见的集成电路,主要应用于高压数字逻辑门电路。

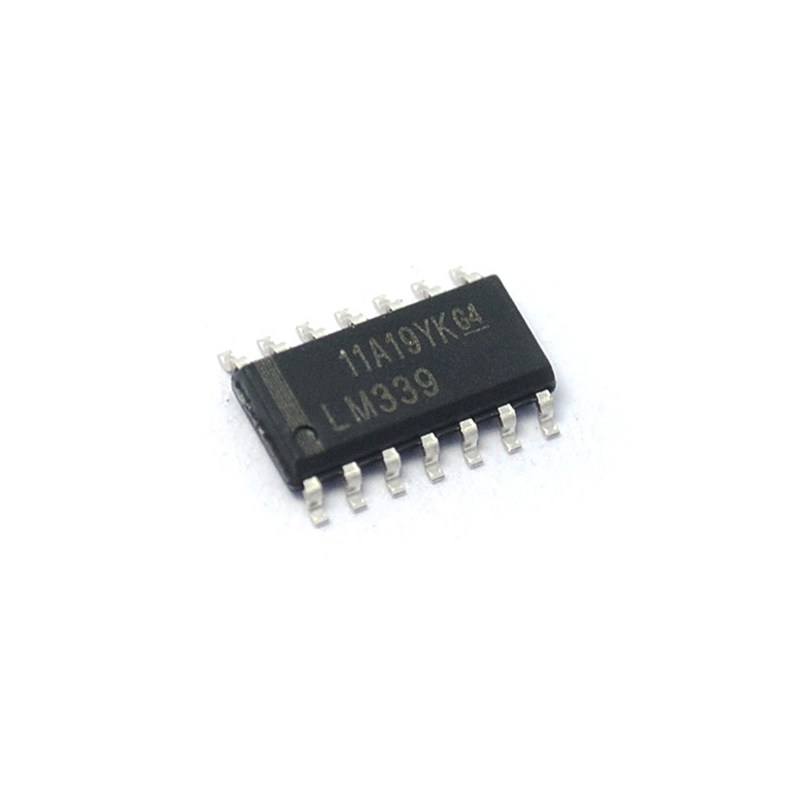

LM339

特点参数:

1.电压失调小,一般是2mV;

2.共模范围非常大,为0v到电源电压减1.5v;

3.他对比较信号源的内阻限制很宽;

4.LM339 vcc电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;

5.输出端电位可灵活方便地选用。

6.差动输入电压范围很大,甚至能等于vcc。

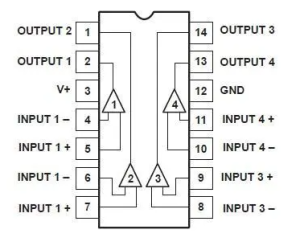

LM339引脚图

LM339引脚图



LM339功能

LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。另外,各比较器的输出端允许连接在一起使用。

LM339可构成单限比较器、 迟滞比较器 、双限比较器即窗口比较器 、振荡器等;可以组成高压数字逻辑门电路,并可直接与TTL、CMOS电路接口。



LM339好坏的快速判断

LM339是四电压比较器,可以根据其功能脚来大致判断,1、2、 13、14脚都是输出端,阻值应相同。



以上就是本文的全部内容了。
